Инструмент, приспособления и оборудование для лозоплетения

[Ildar]

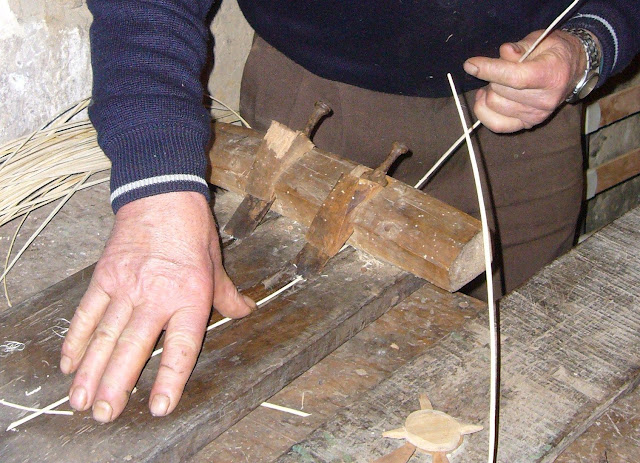

Испанский ( Carlos Fontales) вариант шофа:


Станок для окорки - дело хорошее, если есть куда его поставить Может, эта картинка поможет:
Сам барабан тут вообще из дерева.

Да, есть еще одна разновидность окорочного станка, как она работает можно посмотреть на видео, ссылку на кот. я давал в разделе о Видеоматериалах: http://www.ina.fr/video/VDD10045554/l-osier.fr.html

[vorchun.pechkin]

[QАлександрQ]

[vorchun.pechkin]

Владимир Самохвалов
Владимир! Не могли бы Вы показать свой станок для строгания ленты? Сам думаю , как бы приспособить отжималку для строгания. Пока что-то ни чего в голову не приходит.

[Владимир Самохвалов]

[Владимир Самохвалов]

[Владимир Самохвалов]

Вид с переди.

[Владимир Самохвалов]

Установка вальцов на подшипники и их крепление к раме.

[vorchun.pechkin]

Владимир Самохвалов
Спасибо за идею! Будет свободное время , попробую сотворить подобное приспособление.А то на дачном участке ,уже лет десять , валяется старая стиралка и выбросить жалко ,и приспособить не знал куда.

[DmitrySh]

Всем доброго дня! Закончил изготовление машинки для окорения. Провел испытания на оживленном пруте. Вывод: Барабан должен быть как можно большего диаметра - как у французов. В противном случае щемилки захватывают прут и ломают вершинки. В моем случае - барабан был 300 мм диаметром, 100 об/мин., рабочая ширина 50 мм. Даже в таком варианте машина "переваривает" сразу 5-8 прутьев, хотя имеет всего 2 ряда щемилок. Чистка с комлевой части идет запросто, а вот вершинки бывает, что захватывает и отламывает. Альтернативно сделал 3 дубовые щемилки - счастлив . Если кому интересна конструкция, могу показать.

[vorchun.pechkin]

[Владимир Самохвалов]

[Ildar]

DmitrySh
Еще как интересно! Думаю, стоит довести ее до ума: то ли за счет увеличения диаметра барабана, то ли - регулировки зазора на щемилках и т. д. Тогда и мы попробуем сделать нечто подобное

[DmitrySh]

Ну вот мои картинки... Из них можно понять практически все. Мои рекомендации:
1. Двигатель можно брать меньшей мощности - до 1 кВт.
2. Щемилки делать из более толстой проволоки.
3. Обороты на валу максимально понизить.
4. Верхний предохранительный кожух обязателен.

Обламывает прутья очень тонкие, длиной до 1м.

Мое мнение - конструкцию можно доделать без особенных хлопот.
Если кора собралась в районе почки или изъяна - прут дергает из руки достаточно сильно. Интересно конечно заправлять пучок побольше - тогда эффективность чистки налицо, только прутья должны быть примерно одинаковые, иначе тонкие выдергивает из пучка и ломает.

[Ildar]

DmitrySh конструкция оригинальная, но в такие щемилки вершинки просто обязаны закрутиться и ... оторваться! А почему вы отказались от традиционного, а значит, - испытанного временем, варианта? Где-то здесь были чертежи из книжки Тарасенко & Co.
